uPSD3254A  คือไอซีที่รวม ชิพหลายอย่างไว้ในตัวเดียวกันและที่สำคัญมีไมโคคอนโทรลเลอร์ตระกูล 8032 ซึ่งมีคุณสมบัติพิเศษเช่น
- หน่วยความจำ SRAM ขนาด 32kb
- แฟลชเมมโมรี่ 256kb
- 2UART
-1USB
-ADC
- PLD สามารถโปรแกรมได้ สามารถดีโค๊ดหน่วยความจำของ MCU ให้อยู่ในแอดเดรสที่ต้องการ
- ความเร็วสูงสุด 40Mhz
- และอื่นๆที่จำเป็นสำหรับงานควบคุม ตัวเดียวทำได้ครบทุกฟังก์ชั่น

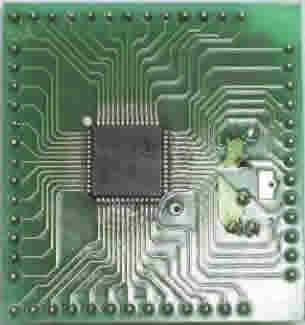

- ไอซีถูกวางไว้บน PCB และมีขาสำหรับเสียบ Connector ขนาด 52 ขา พร้อมใช้งาน

*** ไอซีและเครื่องโปรแกรมแบบ JTAG มีจำหน่ายแล้ว

เหมาะสำหรับนักศึกษา หรือบุคคลทั่วไปที่จะนำไปใช้ในงานควบคุม เช่น ระบบจีพีเอส เนื่องจากมี 2 UART
จึงสะดวกในการใช้ 1 COM port สำหรับ GPS และอีก 1 COM port สำหรับระบบสื่อสารข้อมูลหรือติดต่อ
กับ data logger เป็นต้น ดูรายละเอียดได้จาก สเป็คข้างล่างนี้

FEATURES SUMMARY

The uPSD325X devices combine a Flash PSD
architecture with an 8032 microcontroller core.
The uPSD325X devices of Flash PSDs feature
dual banks of Flash memory, SRAM, general
purpose I/O and programmable logic, supervisory
functions and access via USB, I2C, ADC,
DDC and PWM channels, and an on-board
8032 microcontroller core, with two UARTs,
three 16-bit Timer/Counters and two External
Interrupts. As with other Flash PSD families, the
uPSD325X devices are also in-system programmable
(ISP) via a JTAG ISP interface.

Large 32KByte SRAM with battery back-upoption

Dual bank Flash memories
– 128KByte or 256KByte main Flash memory
– 32KByte secondary Flash memory Content Security
– Block access to Flash memory
- Programmable Decode PLD for flexible address
   mapping of all memories within 8032 space.
- High-speed clock standard 8032 core (12-cycle)
- USB Interface (some devices only)
- I2C interface for peripheral connections
- 5 Pulse Width Modulator (PWM) channels
- Analog-to-Digital Converter (ADC)
- Standalone Display Data Channel (DDC)
- Six I/O ports with up to 46 I/O pins
- 3000 gate PLD with 16 macrocells
- Supervisor functions with Watchdog Timer
- In-System Programming (ISP) via JTAG
- Zero-Power Technology
- Single Supply Voltage
- 4.5 to 5.5V
– 3.0 to 3.6V
